QW潜水污水泵

产品名称:QW潜水污水泵
更新时间:2013.11.15
出品单位:东莞贝德泵业
浏览次数:
更多产品图片:



产品详细介绍:



一、QW系列无堵塞移动式潜水排污泵产品介绍:
     QW(WQ)型无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
     该系列排污泵采用独特叶轮结构和新型机械密封,自动搅匀排污泵能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

二、QW系列无堵塞移动式潜水排污泵使用条件:

1、介质温度不超过60;介质重度为1~1.3kg/dm3
2、无内自流循环冷却系统的泵,电机部分露出液面不起过1/3
3、铸铁材质的使用范围这PH5~9
41Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。
5污水泵使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。

三、QW系列无堵塞移动式潜水排污泵产品特点:
1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性
6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。     7QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
7.能够在全扬程内使用,而保证电机不会过载。
8.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
四、QW系列无堵塞移动式潜水排污泵主要用途:
QW(WQ)系列无堵塞潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

五、QW系列无堵塞移动式潜水排污泵注意事项:

1.泵使用前应仔细检査电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。

2.500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120

3.该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。

4.泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。

5.电泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装、人下水做?~或移动,以防万一电泵漏电而发生意外事故。

6.电泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。

7.不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。

8.无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

六、QW系列无堵塞移动式潜水排污泵维护与保养:

1.电泵应有专人管理与使用,井定期检査电泵绕组与机壳之间的绝缘电阻是否正常。

2.每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电泵的清洁。

3,电泵如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。

4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油(10-30号机油)使机械密封保持良好的润滑状态,提高机械密封的使用寿命。

5,电泵拆卸、维修后,机壳组件必须经0.2MPa气密试验检査,以确保电机密封可靠。

6,叶轮和泵体之间的密封环具有密封功能,如密封损坏将直接影响到泵的性能,必要时应更换。

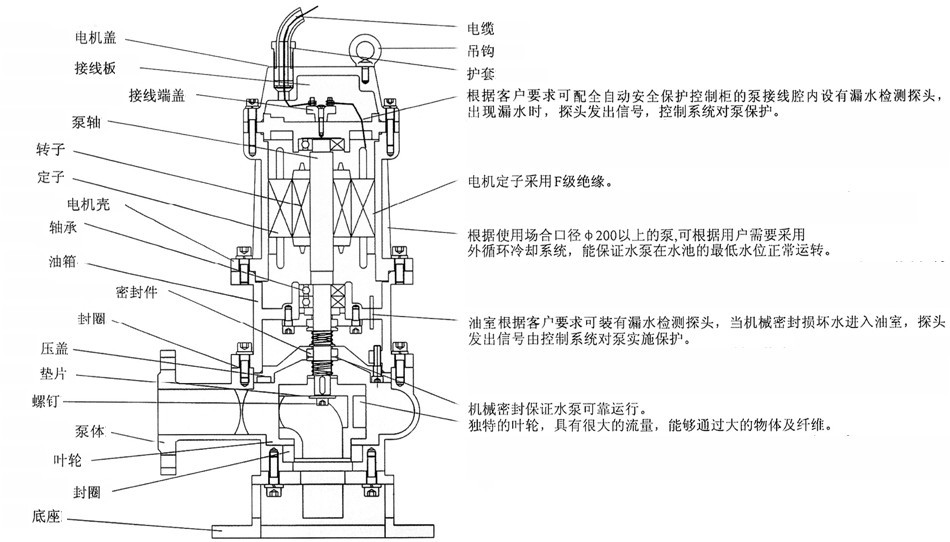

七、QW系列无堵塞移动式潜水排污泵结构简图:

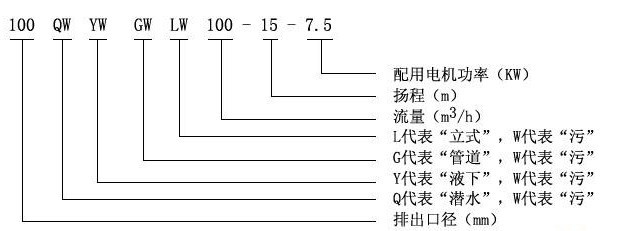

QW系列无堵塞移动式潜水排污泵型号定义:

型  号 口 径 流 量 扬 程 功 率 转 速 效 率
(mm) (m3/h) (m) (kw) (r/min) (%)
QW25-8-15-1.1 25 8 15 1.1 2825 38.5
QW32-12-15-1.1 32 12 15 1.1 2825 40
QW40-15-15-1.5 40 15 15 1.5 2840 45.1
QW40-15-30-2.2 40 15 30 2.2 2840 48
QW50-20-7-0.75 50 20 7 0.75 1390 54
QW50-10-10-0.75 50 10 10 0.75 1390 56
QW50-20-15-1.5 50 20 15 1.5 2840 55
QW50-15-25-2.2 50 15 25 2.2 2840 56
QW50-18-30-3 50 18 30 3 2880 58
QW50-25-32-5.5 50 25 32 5.5 2900 53
QW50-20-40-7.5 50 20 40 7.5 2900 55
QW65-25-15-2.2 65 25 15 2.2 2840 52
QW65-37-13-3 65 37 13 3 2880 55
QW65-25-30-4 65 25 30 4 2890 58
QW65-30-40-7.5 65 30 40 7.5 2900 56
QW65-35-50-11 65 35 50 11 2930 60
QW65-35-60-15 65 35 60 15 2930 63
QW80-40-7-2.2 80 40 7 2.2 1420 52
QW80-43-13-3 80 43 13 3 2880 50
QW80-40-15-4 80 40 15 4 2890 57
QW80-65-25-7.5 80 65 25 7.5 2900 56
QW100-80-10-4 100 80 10 4 1440 62
QW100-110-10-5.5 100 110 10 5.5 1440 66
QW100-100-15-7.5 100 100 15 7.5 1440 67
QW100-85-20-7.5 100 85 20 7.5 1440 68
QW100-100-25-11 100 100 25 11 1460 65
QW100-100-30-15 100 100 30 15 1460 66
QW100-100-35-18.5 100 100 35 18.5 1470 65
QW125-130-15-11 125 130 15 11 1460 62
QW120-130-20-15 125 130 20 15 1460 63
QW150-145-9-7.5 150 145 9 7.5 1440 63
QW150-180-15-15 150 180 15 15 1460 65
QW150-180-20-18.5 150 180 20 18.5 1470 75
QW150-180-25-22 150 180 25 22 1470 76
QW150-130-30-22 150 130 30 22 1470 75
QW150-180-30-30 150 180 30 30 1470 73
QW150-200-30-37 150 200 30 37 1480 70
QW200-300-7-11 200 300 7 11 970 73
QW200-250-11-15 200 250 11 15 970 74
QW200-400-10-22 200 400 10 22 1470 76
QW200-400-13-30 200 400 13 30 1470 73
QW200-250-15-18.5 200 250 15 18.5 1470 72
QW200-300-15-22 200 300 15 22 1470 73
QW200-250-22-30 200 250 22 30 1470 71
QW200-350-25-37 200 350 25 37 1980 75
QW200-400-30-55 200 400 30 55 1480 70
QW250-600-9-30 250 600 9 30 980 74
QW250-600-12-37 250 600 12 37 1480 78
QW250-600-15-45 250 600 15 45 1480 75
QW250-600-20-55 250 600 20 55 1480 73
QW250-600-25-75 250 600 25 75 1480 73
QW300-800-12-45 300 800 12 45 980 76
QW300-500-15-45 300 500 15 45 980 70
QW300-800-15-55 300 800 15 55 980 73
QW300-600-20-55 300 600 20 55 980 75
QW300-800-20-75 300 800 20 75
