产品概述

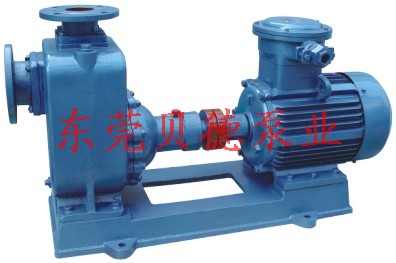

CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。

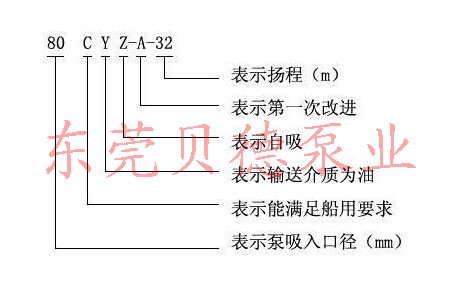

型号定义
产品特点
1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2、该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
|
型号
|
电机功率
|
转速
|
口径
|
流量
|
扬程
|
自吸高度
|
|
(kw)
|
（r/min）
|
(mm)
|
(m 3 /h)
|
(m)
|
(m)
|
|
25CYZ-A-20
|
1.1
|
2900
|
25
|
3.2
|
20
|
6
|
|
25CYZ-A-20
|
1.5
|
2900
|
25
|
3.2
|
32
|
6
|
|
32CYZ-A-20
|
3
|
2900
|
32
|
3.2
|
50
|
6
|
|
40CYZ-A-20
|
1.5
|
2900
|
40
|
6.3
|
20
|
5
|
|
40CYZ-A-32
|
2.2
|
2900
|
40
|
6.3
|
32
|
5
|
|
40CYZ-A-40
|
4
|
2900
|
40
|
10
|
40
|
5
|
|
40CYZ-A-50
|
4
|
2900
|
40
|
6.3
|
50
|
5
|
|
50CYZ-A-12
|
1.5
|
2900
|
50
|
12.5
|
12
|
5
|
|
50CYZ-A-20
|
2.2
|
2900
|
50
|
15
|
20
|
5
|
|
50CYZ-A-30
|
3
|
2900
|
50
|
12.5
|
30
|
5
|
|
50CYZ-A-35
|
4
|
2900
|
50
|
12.5
|
35
|
5
|
|
50CYZ-A-40
|
4
|
2900
|
50
|
10
|
40
|
5
|
|
50CYZ-A-50
|
5.5
|
2900
|
50
|
12.5
|
50
|
5
|
|
50CYZ-A-60
|
7.5
|
2900
|
50
|
12.5
|
60
|
5
|
|
50CYZ-A-75
|
11
|
2900
|
50
|
15
|
75
|
5
|
|
65CYZ-A-15
|
3
|
2900
|
65
|
30
|
15
|
4
|
|
65CYZ-A-32
|
5.5
|
2900
|
65
|
25
|
32
|
5
|
|
65CYZ-A-50
|
7.5
|
2900
|
65
|
25
|
50
|
5
|
|
65CYZ-A-70
|
15
|
2900
|
65
|
25
|
70
|
5
|
|
80CYZ-A-13
|
3
|
2900
|
80
|
35
|
13
|
3.5
|
|
80CYZ-A-17
|
4
|
2900
|
80
|
43
|
17
|
3.5
|
|
80CYZ-A-22
|
5.5
|
2900
|
80
|
40
|
22
|
3.5
|
|
80CYZ-A-25
|
7.5
|
2900
|
80
|
50
|
25
|
4
|
|
80CYZ-A-32
|
7.5
|
2900
|
80
|
50
|
32
|
4
|
|
80CYZ-A-40
|
11
|
2900
|
80
|
50
|
40
|
4
|
|
80CYZ-A-55
|
18.5
|
2900
|
80
|
60
|
55
|
4.5
|
|
80CYZ-A-70
|
22
|
2900
|
80
|
60
|
70
|
4.5
|
|
100CYZ-A-20
|
7.5
|
2900
|
100
|
80
|
20
|
3.5
|
|
100CYZ-A-25
|
11
|
2900
|
100
|
100
|
25
|
4.5
|
|
100CYZ-A-32
|
15
|
2900
|
100
|
100
|
32
|
4.5
|
|
100CYZ-A-40
|
18.5
|
2900
|
100
|
100
|
40
|
4.5
|
|
100CYZ-A-50
|
22
|
2900
|
100
|
100
|
50
|
4.5
|
|
100CYZ-A-65
|
30
|
2900
|
100
|
100
|
65
|
4.5
|
|
100CYZ-A-75
|
30
|
2900
|
100
|
100
|
75
|
4.5
|
|
150CYZ-A-20
|
18.5
|
1450
|
150
|
180
|
20
|
4.5
|
|
150CYZ-A-30
|
30
|
1450
|
150
|
170
|
30
|
4.5
|
|
150CYZ-A-45
|
37
|
2900
|
150
|
160
|
45
|
4.5
|
|
150CYZ-A-55
|
45
|
2900
|
150
|
160
|
80
|
4.5
|
|
150CYZ-A-65
|
55
|
2900
|
150
|
170
|
65
|
4.5
|
|
150CYZ-A-80
|
55
|
2900
|
150
|
160
|
80
|
4.5
|
|
200CYZ-A-32
|
90
|
1450
|
200
|
400
|
32
|
4.5
|
|
250CYZ-A-50
|
90
|
1450
|
250
|
400
|
50
|
4.5
|
|
300CYZ-A-50
|
110
|
1450
|
300
|
500
|
50
|
4.5
|
结构说明
该齿轮油泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成. 泵正常起动后.叶轮将吸入室所存的液体及吸入管路中的空气一起吸入.并在叶轮内得以完全混合. 在离心力的作用下，液体夹带着气体向涡卷室外缘流动.在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管迸入气液分离室。此?，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次迸入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合.在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地迸行下去.吸入管路中的空气不断减少，直到吸尽气体.完成自吸过程.泵便投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安?底阀.使用在油轮上时具有良好的扫舱功能。
在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃?.可在冷却室处通过任意一只冷却液管接头.注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环.前密封环装在泵体上.后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能?.应给予更?。
|
