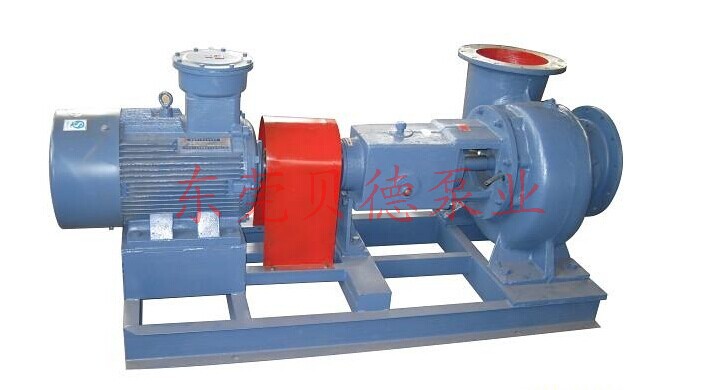

HW混流泵

产品名称:HW混流泵
更新时间:2013.11.15
出品单位:东莞贝德泵业
浏览次数:
更多产品图片:



产品详细介绍:



一、概述

    HW 型蜗壳式混流泵是按国家标准最新系列而设计的高节能产品。其性能指标均达到国际先进水平,省材节能效果显著。
(一)用途
    HW型混流泵为卧式、单级、单吸、悬臂蜗壳式混流泵,适用于农田排灌、工业、城镇给排水及船坞、码头引水等。
(二)特点
    体积小、重量轻、流量大、效率高,汽蚀性能好,高效区范围宽广而平坦,结构简单,使用管理方法,维修容易。
(三)型号说明
    以250HW—8为例:
    250—泵进(出)水口直径为250毫米。
    8—泵总扬长为8米。
(四)水泵的传动方式
    我厂生产的HW型系列混流泵均机(电)两用,其转动方式视各地区动力情况而定,订货时根据原动机的型号(功率、转速)确定水泵的传动方式,以定皮带轮的大小或联轴器的规格。
(五)水泵转向:
    从水泵进水口看叶轮为逆时针方向旋转(即箭头所示的方向旋转)。

二、结构及作用说明

    (一)HW型混流泵由泵体、泵盖、叶轮、泵轴和轴承体等主要零件构成。
    (二)泵盖是泵与进水管相连的零件,其端面与叶轮之间留有规定的轴向端面间隙(在消除轴承轴向活 动间隙以后,保持规定的轴向间隙)。间隙过小产生摩擦,过大则会导致泵内压力水回流,使泵的效率降低,通过增减调整纸垫达到规定的要求的间隙。
    (三)密封装置是由填料函、水封函、填料压盖和铅粉(或油浸)石棉盘根组成。其作用有:
      1、荼时防止空气吸入泵内,起密封作用。
      2、抽水时防止水从泵内过多的沿轴大量流出。
    (四)轴套用来保护轴不使它与填料直接摩擦,若长期使用中发现轴套磨损过多,可换轴套。
    (五)水泵轴的两个支承是轴承体内的轴承,轴承体内存有适量润滑脂以润滑轴承。
    (六)轴上的挡水圈可防止水沿泵流入轴承体内,从而保护轴承,延长使用寿命。

三、性能参数表:


型号
Type

流量
Capacity

扬程
Head

(m)

转速
Speed
转/分
(r/min)

效率
Efficiency
(%)

功 率

临界汽
蚀余量
(NPSH)

允许吸上真空高度
Hsm

比转数ns

方/时
(m3/h)

升/秒
(l/s)

轴功率
(kW)

配用功率(kw)

150HW-12

50

180

12.5

2900

82

7.47

11

6

4

350

150HW-12B

40

144

8

2320

81

3.87

5.5

4

6

350

200HW-8A

122.2

440

12

1775

83

17.34

22

6

4

350

200HW-8

100

360

8

1450

83.5

9.39

11

4

6

350

200HW-8B

79

284.5

5

1146

82.5

4.69

5.5

3

7

350

250HW-8A

186.6

672

12.4

1470

83.5

27.09

30

6

4

350

250HW-8

150

540

8

1180

84

14.01

18.5

4

6

350

250HW-8B

123

444

5.4

970

83

7.84

11

3

7

350

300HW-8A

269.7

971

12

1190

84

37.48

45

6

4

350

300HW-8

220

792

8

970

85

20.3

22

4

6

350

300HW-8B

174.7

629

5

770

84

10.15

15

3

7

350

400HW-5A

505.5

1820

8

923

84

47.2

55

6

4

550

400HW-5

400

1140

5

730

84

23.34

30

4

6

550

400HW-5B

309.6

1114.5

3

565

84

10.82

15

30

7

550
