特点和用途：

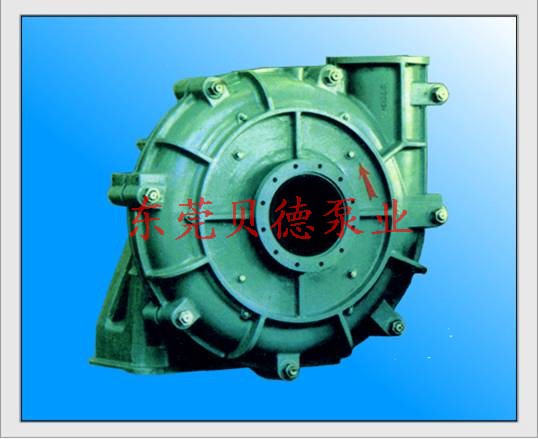

为了满足电力、冶金、煤炭等行业发展需要，针对除灰除渣及渣浆输送工况的特点，在多年渣浆泵设计制造经验基础上，广泛吸取国内外先进技术和研制成果，我厂设计开发了我国最新一代大流量、高扬程、可多级串联的ZG(P)系列渣浆泵。该系列产品的主要技术特点如下：
1. 采用现代CAD设计方法，水力性能优良，效率高和磨损率低；
2. 流道宽畅，抗堵塞性能好，汽蚀性能优越；
3. 采用付叶轮加填料组合式密封和机械密封，确保渣浆无泄露；
4. 可靠性设计，保证了整机平均无故障工作时间(MTBF)大幅度提高；
5. 采用稀油润滑公制轴承，合理设置润滑与冷却系统，保证轴承在低温下运行；
6. 过流部件采用特殊材质，耐磨耐腐蚀性能好；经特殊处理，用于海水除灰及海水和盐雾电化学腐蚀工况；
7. 在允许的压力范围内，可以多级串联使用，其允许最大工作压力为3.6Mpa。
该系列渣浆泵产品具有结构合理、效率高、运行可靠和维修方便等优点，广泛适用于电力、冶金、矿山、煤炭、建材、化工等工业部门输送磨蚀性或腐蚀性渣浆，特别是电厂灰渣。
产品型号说明：
如: 80ZG(P)
65: 泵出口直径(mm)
Z : 杂质泵
G : 高扬程
P : 多级串联
Z G (P) 型 渣 浆 泵 性 能 参 数
|
型 号
|
吐出
口径
(mm)
|
转 速
n(r/min)
|
清 水 性 能
|
轴 功 率
N(kw)
|
叶轮直径
D(mm)
|
流 量
Q(L/S)
|
扬 程
H(m)
|
效 率
η(%)
|
汽蚀余量
(NPSH)(m)
|
|
65ZG
|
65
|
1480
|
15.8-31.7
|
58-61.0
|
48.0-55.0
|
3.0-5.0
|
19.7-33.4
|
390
|
|
980
|
10.5-21.0
|
25.4-26.7
|
48.0-54.0
|
3.0-5.5
|
5.73-9.69
|
|
80ZG(P)
|
80
|
1480
|
28.3-56.7
|
87.5-91.6
|
45.3-64.2
|
2.7-5.2
|
56.0-75.7
|
490
|
|
980
|
18.8-37.5
|
38.4-40.2
|
45.3-64.2
|
2.7-5.2
|
16.3-22.0
|
|
1480
|
25.7-51.5
|
72.2-75.5
|
45.3-64.2
|
2.7-5.2
|
42.0-56.7
|
445
|
|
980
|
17.1-34.1
|
31.7-33.1
|
45.3-64.2
|
2.7-5.2
|
12.2-16.5
|
|
1480
|
23.1-46.2
|
58.3-61.0
|
45.3-64.2
|
2.7-5.2
|
30.5-41.1
|
400
|
|
980
|
15.3-30.6
|
25.6-26.7
|
45.3-64.2
|
2.7-5.2
|
8.8-12.0
|
|
100ZG(P)
|
100
|
1480
|
58.3-116.7
|
85.1-91.8
|
57.4-77.9
|
2.6-6.0
|
91.4-124.9
|
490
|
|
980
|
38.6-77.3
|
37.3-40.3
|
57.4-77.9
|
2.6-6.0
|
26.6-36.3
|
|
1480
|
52.5-105.0
|
68.9-74.4
|
57.4-77.9
|
2.6-6.0
|
66.7-91.0
|
445
|
|
980
|
34.8-69.5
|
30.2-32.6
|
57.4-77.9
|
2.6-6.0
|
19.4-26.4
|
|
1480
|
46.7-93.4
|
54.5-58.8
|
57.4-77.9
|
2.6-6.0
|
46.9-64.0
|
400
|
|
980
|
30.9-61.8
|
23.9-25.8
|
57.4-77.9
|
2.6-6.0
|
13.6-18.6
|
|
150ZG(P)
|
150
|
980
|
100.0-200.0
|
85.2-90.0
|
50.5-73.7
|
2.7-3.8
|
174.4-226.6
|
740
|
|
740
|
75.6-151.2
|
48.6-51.3
|
50.5-73.7
|
2.7-3.8
|
75.3-97.7
|
|
980
|
91.2-182.4
|
73.0-77.1
|
50.5-73.7
|
2.7-3.8
|
135.6-177.1
|
685
|
|
740
|
70.2-140.0
|
41.6-44.0
|
50.5-73.7
|
2.7-3.8
|
59.9-77.7
|
|
980
|
84.6-169.2
|
61.8-65.2
|
50.5-73.7
|
2.7-3.8
|
107.0-139.0
|
630
|
|
740
|
64.8-129.6
|
35.2-37.2
|
50.5-73.7
|
2.7-3.8
|
46.7-60.7
|
|
200ZG(P)
|
200
|
980
|
150.0-300.0
|
89.0-94.2
|
63.2-76.3
|
2.7-6.7
|
219.1-342.9
|
740
|
|
740
|
113.3-226.5
|
50.7-53.7
|
63.2-76.3
|
2.7-6.7
|
94.3-147.5
|
|
980
|
141.9-283.8
|
79.6-84.3
|
63.2-76.3
|
2.7-6.7
|
185.8-290.2
|
700
|
|
740
|
107.1-214.3
|
45.4-48.1
|
63.2-76.3
|
2.7-6.7
|
80.0-125.0
|
|
980
|
129.7-259.5
|
66.6-70.5
|
63.2-76.3
|
2.7-6.7
|
141.8-222.0
|
640
|
|
740
|
97.9-195.9
|
38.0-40.2
|
63.2-76.3
|
2.7-6.7
|
61.0-95.6
|
|
250ZG(P)
|
250
|
980
|
200.0-400.0
|
84.0-90.1
|
62.1-76.2
|
3.3-7.3
|
284.4-432.1
|
740
|
|
740
|
151.0-302.0
|
47.9-51.4
|
62.1-76.2
|
3.3-7.3
|
122.5-186.0
|
|
980
|
189.2-378.4
|
75.2-80.6
|
62.1-76.2
|
3.3-7.3
|
240.7-366.0
|
700
|
|
740
|
142.9-285.7
|
42.9-46.0
|
62.1-76.2
|
3.3-7.3
|
103.6-157.6
|
|
980
|
131.6-348.6
|
63.8-68.5
|
62.1-76.2
|
3.3-7.3
|
142.2-286.0
|
645
|
|
740
|
99.4-263.2
|
36.4-39.1
|
62.1-76.2
|
3.3-7.3
|
61.3-123.2
|
|
300ZG(P)
|
300
|
980
|
266.7-533.3
|
84.3-93.4
|
65.3-77.7
|
3.5-7.3
|
373.8-567.0
|
760
|
|
740
|
201.3-402.7
|
48.1-53.3
|
65.3-77.7
|
3.5-6.9
|
163.7-244.3
|
|
980
|
246.7-493.3
|
72.1-79.9
|
65.3-77.7
|
3.5-6.9
|
295.8-448.6
|
703
|
|
740
|
177.9-372.5
|
41.1-45.6
|
65.3-77.7
|
3.5-6.9
|
121.7-193.1
|
|
980
|
266.7-453.3
|
60.9-67.5
|
65.3-77.7
|
3.5-6.9
|
299.7-348.2
|
646
|
|
740
|
171.2-342.3
|
34.7-38.5
|
65.3-77.7
|
3.5-6.9
|
98.8-149.8
|
|
