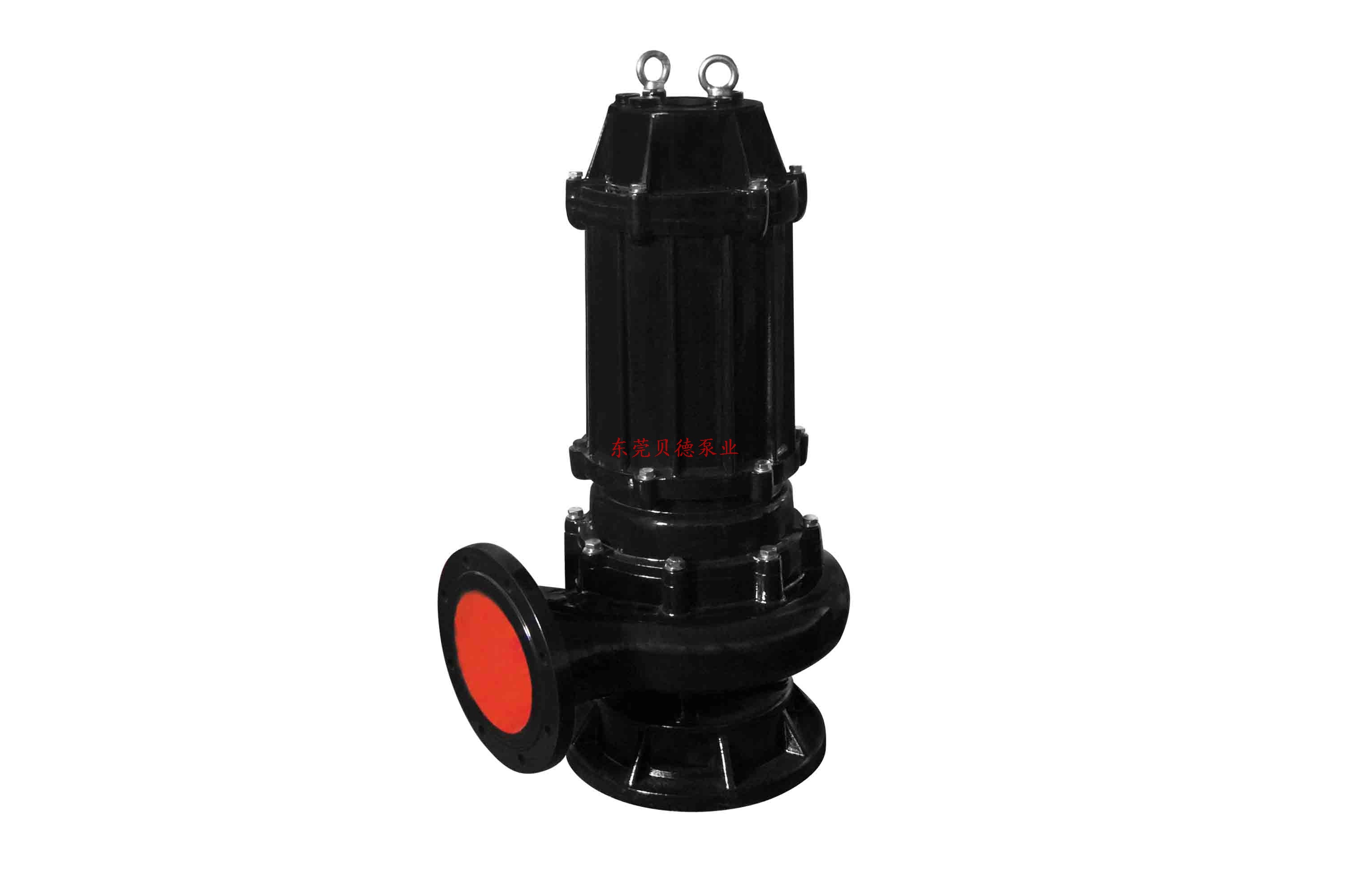

JYQW搅匀式潜水排污泵

产品名称：JYQW搅匀式潜水排污泵
更新时间：2013.11.19
出品单位：东莞贝德泵业
浏览次数：
更多产品图片：

产品详细介绍：


一、JYWQ型自动搅匀潜水排污泵产品概述：

    JYWQ型自动搅匀潜水排污泵是本司在吸收国外先进技术的基础上，采用优秀的水力模型开发研制而成的新型环保类产品，在排送固体颗粒和长纤维垃圾以及减少污水坑内沉积等方面，具有独特功能。
    该泵水力性能先进成熟，性能指标已达到或超过国外同类产品先进技术水平。无堵塞排污泵本司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、JYWQ型自动搅匀潜水排污泵适用范围：
JPWQ系列自动搅匀潜水排污泵适用用于工厂商业严重污染废水的排放、污水提升泵主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
三、JYWQ型自动搅匀潜水排污泵使用条件：
1、搅匀潜水排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;

四、JYWQ型自动搅匀潜水排污泵特点：
1、利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，节能效果显著。
4、机械密封采用双道串联密封，材质为硬质耐腐碳化钨，耐用，耐磨，可使泵安全连续运行8000小时以上。
5、泵结构紧凑，体积小、移动方便，安装简便，无需建泵房，潜入水中即可工作，减少工程造价。
6、油室内设有油水探头，对泵实施绝对保护。
7、可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高产品的安全可靠性。
8、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。
9、电机可采用水套式外循环冷却系统，保证电泵在无水（干式）状态下安全运行。
10、双导轨自动耦合安装系统，给泵的安装、维修带来极大的方便，人可不必为此进入污水坑。
11、安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

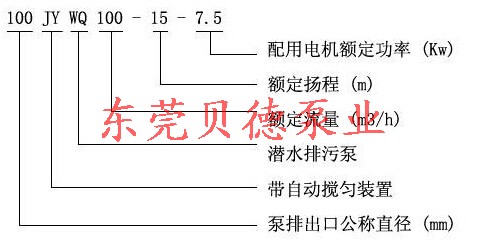

五、JYWQ型自动搅匀潜水排污泵型号定义：



流量：8-10000m3/h；
扬程：6-60m；
转速：740-2900r/min；
口径：φ25-φ700；
温度范围：-15-+60℃；
工作压力：≤1.0Mpa。

性能参数：





型号 排出
口径
(mm) 		额定
流量
(m3/h) 		额定
扬程
(mm) 		搅拌
直径
(mm) 		转速

(r/min) 		效率

(%) 		自动

耦合器
JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-50
JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-50
JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-50
JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-50
JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-50
JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-50
JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-50
JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-50
JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-50
JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-50
JYWQ50-40-15-1400-4 50 40 15 1400 2900 70 CAK-50
JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-50
JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-50
JYWQ65-25-15-1400-3 65 25 150 1400 2900 65 CAK-65
JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-65
JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-65
JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-80
JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-80
JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-80
JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-80
JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-80
JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-80
JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-80
JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-80
JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-80
JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-100
JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-100
JYWQ100-70-15-2000-5.5 100 70 15 2000 1450 71 CAK-100
JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-100
JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-100
JYWQ100-50-35-2000-11 100 100 35 2000 2900 68 CAK-100
JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-100
JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-100
JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-100
JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-150
JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-150
JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-150
JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-150
JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-150
JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-150
JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-150
JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-150
JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-150
JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-150
JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-150
JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-150
JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-200
JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-200
JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-200
JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-200
JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-200
JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200
JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200
JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250
JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250

结构特点说明

1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。
4、机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力， 延长轴承的使用寿命。
6、泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护。本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作， 对泵和电机实施绝对的保护。
8、油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号，由控制系统对水泵实施保护。
9、JPYQ带内循环冷却系统，能保证水泵在水池最低水位正常工作。
