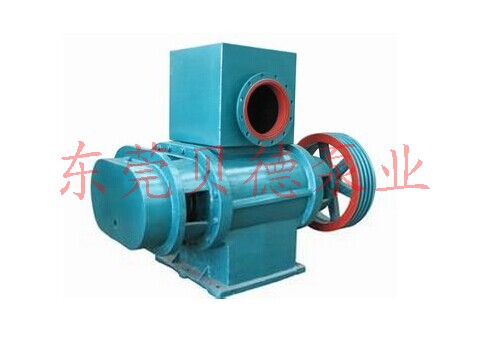

ZBK型造纸厂专用罗茨真空泵
一、用途
ZBK系列罗茨真空泵（SV系列造纸专用真空泵）是一种粗真空获得设备，它广泛用于造纸、纸托、纸浆模塑、化工、医药、建材、食品、服装、制糖等行业，是造纸工业长圆网部吸水箱或长网纸机网部吸水箱真空脱水的理想设备。
在此范围ZBK系列罗茨真空泵与水环式真空泵相比，具有抽速大、效率高、结构紧凑、体积小、维修方便、寿命长、动力消耗低等优点。抽吸介质为干、湿空气或水混合物，但介质中不能含有颗粒状物质，高粉尘气体或腐蚀性物质。
二、结构与工作原理
本机系由电机通过三角皮带轮带动主动转子转动，并通过同步齿轮带动从动齿轮驱动从动转子转动，两转子互不接触，且保持0.4mm左右的间隙量。转子与泵体及端盖间分别保持0.25mm左右的间隙量。运转过程中，在泵腔下部，由于两转子的不断分离，造成容积扩张，在上部由于两转子的不断接进造成容积的收缩，从而完成吸、排气体的作用，并在吸入侧造成真空，而排气侧与大气导通，接近大气压。泵体的出口有一消音箱，并同时具有稳定压力，密封作用，提高泵的工作效率。
性能参数表：
|
型Model号
|
ZBK33
|
ZBK13
|
ZBK14
|
ZBK15
|
ZBK16
|
ZBK17
|
ZBK18
|
|
最大抽速 米3/分
Ultmafe Capacity(m3/min)
|
2.4
|
6
|
6~8
|
10
|
15
|
30
|
60
|
|
转 速 转 / 分
Speed(r/min)
|
500
|
400
|
600~800
|
450
|
400
|
400
|
550
|
|
工作真空度 千帕
Working vacuum(kpa)
|
<53
|
|
配用电
机
Motor
|
型 号
model
|
|
Y160M-6
|
Y160L-6
|
Y160M-4
|
Y200L2-6
|
Y280S-6
|
Y315M1-6
|
|
功 率 千 瓦
rating(kw)
|
|
7.5
|
11
|
15
|
22
|
45
|
90
|
|
转 速 转 / 分
Speed(r/min)
|
|
970
|
970
|
1460
|
970
|
980
|
985
|
|
进出口直径 毫米
Inlet and outlet dia(mm)
|
85/78
|
125
|
125
|
150
|
200
|
250
|
300
|
|
设备重量 公斤
weight(kg)
|
200
|
450
|
560
|
890
|
900
|
2100
|
3500
|
|
