一、概述:

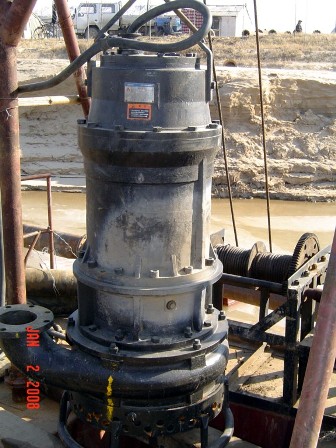

ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水利机械，该产品选材精良、结构先进、过流通道宽阔、排污能力强。适合于输送含有沙石、煤渣、尾矿等固体颗粒的液体，主要用于冶金、矿山、火力发电厂等企业泥浆类液体的清除及输送，是传统泥浆泵的理想替代产品。
该系列产品是吸收国外先进技术设计制造。水泵除主叶轮外在底部增加一套搅拌叶轮，能将沉淀的淤渣喷击成湍流，是水泵在没有辅助装置的情况下能够实现高浓度输送。独特的密封装置的运行可靠性，大大延长了其使用寿命。电极采用过热保护，根据用户的要求可增加近水检测等多种保护装置，能在恶劣工况条件下长期安全运行。
型号意义：
二、结构特征与工作原理:
ZJQ型潜水渣浆泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体物流动，实现浆体的输送。
其主要特点如下：
1、整机为干式电机下泵式结构。电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。
2、除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3、叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，耐磨损、耐腐蚀、无堵塞、排污能力强，能有效地通过较大的固体颗粒。
4、不受吸程限制，吸渣效率高，清淤更彻底。
5、无需配备辅助真空泵，投资更低廉。
6、无需配备辅助搅拌或喷击装置，操作更简便。
7、电机潜入水下，无需建设复杂的地面保护和固定装置，管理更便易。
8、搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。
9、设备直接潜入水下工作，无噪音及震动，现场更整洁。
主要参数：
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
1
|
ZJQ20-15-3
|
65
|
25
|
15
|
3
|
1460
|
43
|
10
|
110
|
|
20
|
15
|
|
15
|
20
|
|
2
|
ZJQ25-20-4
|
65
|
30
|
10
|
4
|
1460
|
43
|
12
|
120
|
|
25
|
20
|
|
20
|
25
|
|
3
|
ZJQ45-15-5.5
|
80
|
50
|
10
|
5.5
|
1460
|
43
|
13
|
125
|
|
45
|
15
|
|
15
|
20
|
|
4
|
ZJQ30-30-7.5
|
80
|
24
|
31
|
7.5
|
1460
|
43
|
13
|
140
|
|
30
|
30
|
|
36
|
29
|
|
5
|
ZJQ50-21-11
|
100
|
35
|
22
|
11
|
1460
|
48
|
21
|
200
|
|
50
|
21
|
|
60
|
20
|
|
6
|
ZJQ50-26-11
|
80
|
35
|
29
|
11
|
1460
|
48
|
13
|
200
|
|
50
|
26
|
|
60
|
24
|
|
7
|
ZJQ100-18-11
|
100
|
70
|
20
|
11
|
1460
|
55
|
21
|
260
|
|
100
|
18
|
|
120
|
15
|
|
8
|
ZJQ25-40-15
|
80
|
18
|
41
|
15
|
1460
|
35
|
13
|
400
|
|
25
|
40
|
|
30
|
39
|
|
9
|
ZJQ50-35-15
|
100
|
35
|
38
|
15
|
1460
|
47
|
13
|
400
|
|
50
|
35
|
|
60
|
32
|
|
10
|
ZJQ60-30-15
|
100
|
42
|
33
|
15
|
1460
|
50
|
13
|
270
|
|
60
|
30
|
|
72
|
27
|
|
11
|
ZJQ75-25-15
|
100
|
52
|
28
|
15
|
1460
|
51
|
13
|
270
|
|
75
|
25
|
|
90
|
22
|
|
12
|
ZJQ150-15-15
|
150
|
105
|
17
|
15
|
1460
|
56
|
21
|
300
|
|
150
|
15
|
|
180
|
13
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
13
|
ZJQ75-35-22
|
100
|
52
|
38
|
22
|
980
|
48
|
13
|
700
|
|
75
|
35
|
|
90
|
32
|
|
14
|
ZJQ75-45-22
|
100
|
52
|
48
|
22
|
980
|
48
|
13
|
700
|
|
75
|
45
|
|
90
|
42
|
|
15
|
ZJQ100-25-22
|
100
|
70
|
27
|
22
|
980
|
55
|
14
|
700
|
|
100
|
25
|
|
120
|
22
|
|
16
|
ZJQ150-22-22
|
150
|
105
|
25
|
22
|
980
|
60
|
32
|
700
|
|
150
|
22
|
|
180
|
20
|
|
15
|
ZJQ200-15-22
|
150
|
140
|
17
|
22
|
980
|
60
|
45
|
700
|
|
200
|
15
|
|
240
|
13.5
|
|
16
|
ZJQ100-35-30
|
100
|
70
|
38
|
30
|
980
|
50
|
21
|
660
|
|
100
|
35
|
|
120
|
31
|
|
17
|
ZJQ150-30-30
|
150
|
105
|
33
|
30
|
980
|
50
|
21
|
660
|
|
150
|
30
|
|
180
|
26
|
|
18
|
ZJQ200-25-30
|
150
|
140
|
28
|
30
|
980
|
51
|
25
|
660
|
|
200
|
25
|
|
240
|
21
|
|
19
|
ZJQ250-20-30
|
150
|
175
|
23
|
30
|
980
|
60
|
25
|
660
|
|
250
|
20
|
|
300
|
18
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
20
|
ZJQ100-45-37
|
100
|
70
|
48
|
37
|
980
|
43
|
21
|
1020
|
|
100
|
45
|
|
120
|
42
|
|
21
|
ZJQ100-50-37
|
100
|
70
|
53
|
37
|
980
|
43
|
13
|
1020
|
|
100
|
50
|
|
120
|
47
|
|
22
|
ZJQ300-20-37
|
150
|
240
|
22
|
37
|
980
|
58
|
28
|
930
|
|
300
|
20
|
|
360
|
17
|
|
23
|
ZJQ100-60-45
|
100
|
70
|
64
|
45
|
980
|
43
|
13
|
1200
|
|
100
|
60
|
|
120
|
55
|
|
24
|
ZJQ200-30-45
|
150
|
140
|
33
|
45
|
980
|
53
|
25
|
1200
|
|
200
|
30
|
|
240
|
27
|
|
25
|
ZJQ150-45-55
|
150
|
105
|
47
|
55
|
980
|
50
|
21
|
1370
|
|
150
|
45
|
|
180
|
42
|
|
26
|
ZJQ250-35-55
|
150
|
175
|
38
|
55
|
980
|
53
|
36
|
1370
|
|
250
|
35
|
|
300
|
33
|
|
27
|
ZJQ300-30-55
|
150
|
210
|
34
|
55
|
980
|
55
|
36
|
1370
|
|
300
|
30
|
|
360
|
26
|
|
28
|
ZJQ600-15-55
|
250
|
420
|
18
|
55
|
980
|
62
|
32
|
1370
|
|
600
|
15
|
|
720
|
11
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
29
|
ZJQ150-55-75
|
150
|
105
|
58
|
75
|
980
|
48
|
15
|
1848
|
|
150
|
55
|
|
180
|
51
|
|
30
|
ZJQ150-60-75
|
150
|
105
|
63
|
75
|
980
|
48
|
15
|
1848
|
|
150
|
60
|
|
180
|
56
|
|
31
|
ZJQ200-45-75
|
150
|
140
|
48
|
75
|
980
|
52
|
18
|
1848
|
|
200
|
45
|
|
240
|
41
|
|
32
|
ZJQ200-55-75
|
150
|
140
|
58
|
75
|
980
|
50
|
18
|
1848
|
|
200
|
55
|
|
240
|
51
|
|
33
|
ZJQ350-35-75
|
200
|
245
|
78
|
75
|
980
|
60
|
29
|
1860
|
|
350
|
75
|
|
420
|
71
|
|
34
|
ZJQ400-25-75
|
200
|
280
|
29
|
75
|
980
|
62
|
29
|
1860
|
|
400
|
25
|
|
480
|
23
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
35
|
ZJQ200-60-90
|
150
|
140
|
63
|
90
|
980
|
50
|
14
|
1860
|
|
200
|
60
|
|
240
|
57
|
|
36
|
ZJQ250-55-90
|
150
|
170
|
58
|
90
|
980
|
50
|
14
|
1860
|
|
250
|
55
|
|
300
|
52
|
|
37
|
ZJQ300-45-90
|
150
|
210
|
50
|
90
|
980
|
52
|
25
|
1860
|
|
300
|
45
|
|
360
|
39
|
|
38
|
ZJQ300-50-90
|
150
|
210
|
54
|
90
|
980
|
52
|
25
|
1860
|
|
300
|
50
|
|
360
|
45
|
|
39
|
ZJQ400-40-90
|
200
|
280
|
44
|
90
|
980
|
53
|
25
|
1860
|
|
400
|
40
|
|
480
|
36
|
|
40
|
ZJQ500-25-90
|
200
|
350
|
30
|
90
|
980
|
65
|
25
|
1860
|
|
500
|
25
|
|
600
|
20
|
|
41
|
ZJQ450-30-90
|
200
|
315
|
34
|
90
|
980
|
64
|
25
|
1860
|
|
450
|
30
|
|
540
|
25
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
42
|
ZJQ250-60-110
|
150
|
175
|
64
|
110
|
980
|
54
|
18
|
2370
|
|
250
|
60
|
|
300
|
55
|
|
43
|
ZJQ300-60-110
|
150
|
210
|
64
|
110
|
980
|
55
|
18
|
2370
|
|
300
|
60
|
|
360
|
56
|
|
44
|
ZJQ400-50-110
|
200
|
280
|
54
|
110
|
980
|
56
|
28
|
2370
|
|
400
|
50
|
|
480
|
45
|
|
45
|
ZJQ500-35-110
|
200
|
350
|
38
|
110
|
980
|
61
|
32
|
2370
|
|
500
|
35
|
|
600
|
31
|
|
46
|
ZJQ600-30-110
|
250
|
420
|
33
|
110
|
980
|
64
|
35
|
2370
|
|
600
|
30
|
|
720
|
26
|
|
47
|
ZJQ800-25-110
|
300
|
560
|
28
|
110
|
980
|
66
|
50
|
2370
|
|
800
|
25
|
|
960
|
21
|
|
48
|
ZJQ1000-18-110
|
300
|
700
|
22
|
110
|
980
|
68
|
50
|
2370
|
|
1000
|
18
|
|
1200
|
13
|
|
49
|
ZJQ780-26-110
|
300
|
545
|
29
|
110
|
980
|
68
|
50
|
2370
|
|
780
|
26
|
|
935
|
22
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
50
|
ZJQ400-60-132
|
200
|
280
|
64
|
132
|
980
|
68
|
28
|
2400
|
|
400
|
60
|
|
480
|
55
|
|
51
|
ZJQ500-45-132
|
200
|
350
|
49
|
132
|
980
|
67
|
28
|
2400
|
|
500
|
45
|
|
600
|
42
|
|
52
|
ZJQ500-55-132
|
200
|
350
|
59
|
132
|
980
|
70
|
28
|
2400
|
|
500
|
55
|
|
600
|
52
|
|
53
|
ZJQ800-35-132
|
300
|
560
|
38
|
132
|
980
|
70
|
42
|
2400
|
|
800
|
35
|
|
960
|
32
|
|
54
|
ZJQ1000-22-132
|
300
|
700
|
27
|
132
|
980
|
71
|
50
|
2400
|
|
1000
|
22
|
|
1200
|
17
|
|
55
|
ZJQ1250-15-132
|
300
|
875
|
18
|
132
|
980
|
70
|
56
|
2400
|
|
1250
|
15
|
|
1500
|
12
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
56
|
ZJQ600-50-160
|
200
|
420
|
56
|
160
|
980
|
65
|
28
|
3180
|
|
600
|
50
|
|
720
|
43
|
|
57
|
ZJQ650-52-160
|
200
|
455
|
56
|
160
|
980
|
65
|
28
|
3180
|
|
650
|
52
|
|
780
|
44
|
|
58
|
ZJQ1250-25-160
|
350
|
875
|
28
|
160
|
980
|
70
|
56
|
3180
|
|
1250
|
25
|
|
1500
|
22
|
|
59
|
ZJQ1000-30-160
|
300
|
700
|
34
|
160
|
980
|
70
|
53
|
3180
|
|
1000
|
30
|
|
1200
|
25
|
|
60
|
ZJQ1750-15-185
|
350
|
1225
|
19
|
185
|
980
|
70
|
56
|
3180
|
|
1750
|
15
|
|
2100
|
10
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
61
|
ZJQ600-55-200
|
250
|
420
|
59
|
200
|
980
|
62
|
28
|
4080
|
|
600
|
55
|
|
720
|
50
|
|
62
|
ZJQ800-45-200
|
300
|
560
|
49
|
200
|
980
|
66
|
42
|
4080
|
|
800
|
45
|
|
960
|
40
|
|
63
|
ZJQ1000-40-200
|
300
|
700
|
45
|
200
|
980
|
70
|
42
|
4080
|
|
1000
|
40
|
|
1200
|
35
|
|
64
|
ZJQ1500-20-200
|
350
|
1050
|
24
|
200
|
980
|
71
|
56
|
4080
|
|
1500
|
20
|
|
1800
|
15
|
|
65
|
ZJQ2000-20-200
|
400
|
1400
|
25
|
200
|
980
|
72
|
56
|
4080
|
|
2000
|
26
|
|
2400
|
14
|
|
66
|
ZJQ800-55-220
|
300
|
560
|
60
|
220
|
980
|
66
|
38
|
4080
|
|
800
|
55
|
|
960
|
50
|
|
67
|
ZJQ1250-35-220
|
350
|
875
|
39
|
220
|
980
|
70
|
45
|
4080
|
|
1250
|
35
|
|
1500
|
30
|
|
序号
|
型号
|
出水口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
间断通过
最大粒度
|
重量
|
|
(mm)
|
(m³/h)
|
(m)
|
(kw)
|
r/min
|
%
|
(mm)
|
Kg
|
|
68
|
ZJQ1000-50-250
|
300
|
700
|
55
|
250
|
980
|
68
|
45
|
4200
|
|
1000
|
50
|
|
1200
|
45
|
|
69
|
ZJQ1500-35-250
|
350
|
1050
|
40
|
250
|
980
|
72
|
50
|
4200
|
|
1500
|
35
|
|
1800
|
30
|
|
70
|
ZJQ1750-30-250
|
350
|
1225
|
34
|
250
|
980
|
70
|
55
|
4200
|
|
1750
|
30
|
|
2100
|
25
|
|
71
|
ZJQ1500-40-280
|
350
|
1050
|
45
|
280
|
980
|
70
|
50
|
4200
|
|
1500
|
40
|
|
1800
|
35
|
|
72
|
ZJQ1750-40-315
|
350
|
1225
|
45
|
315
|
980
|
70
|
55
|
4200
|
|
1750
|
40
|
|
2100
|
35
|
|
73
|
ZJQ2000-35-315
|
400
|
1400
|
40
|
315
|
980
|
72
|
60
|
4440
|
|
2000
|
35
|
|
2400
|
30
|
四、使用条件:
1.电源为50Hz、380V三相交流电源。
2.介质的最高温度不得高于40℃，介质中不含易燃易爆性气体。
3.介质中固体颗粒的最大体积浓度为30%，最大介质密度为1.2kg/L。
4.机组最大潜水深度一般不大于20米，最小潜水深度以淹没电机为准。
5.机组在介质中以立式工作为好，运行方式为连续运转。
安装前的检查及注意事项：
1、运行环境应符合使用条件的规定。
2、实际流量、扬程应与性能曲线相吻合，最佳流量范围为额定流量的80%~120%之间；流量超过额定流量的120%有可能导致机组严重损坏。
3、检查机组的装配质量是否良好，紧固件有无松动现象，电缆有无破损，电源及电器设备是否可靠。
4、检查电源电压、频率是否和铭牌要求相符；检查启动、控制、保护设施是否起被完好。
5、检查油室中的油量是否适中；机组在立式位置时油位应到注油口，否则应诸如汽轮机油至适量。
6、带冷却罩的潜水渣浆泵开机时必须确保持续注入清洁冷水，并确保排水口畅通，冷却水从冷却装置下端一侧流入，从另一侧上端流出。
7、用500V兆欧表测量电机冷态绝缘电阻应不低于50ΜΩ。
8、注意事项：
9、机组正常运转后，应随时观察电源电压、工作电流、水泵流量及电泵振动是否正常。如发生下列情况之一应立即停机检查：
1、工作电流超过额定电流。
2、额定扬程时，流量降低20%或泵间断出水时。
3、电泵工作时，不带冷却装置电泵的电机部分露出水面，或带冷却装置电泵的蜗壳部分露出水面时。
4、电源电压过高或过低时（高于400V或低于340V）。
5、电机绝缘电阻低于0.5ΜΩ时。
6、机组有明显的振动和噪声时。
六、装配与拆卸：
装配顺序：
1.将“0”形密封圈装在油室上，装好转子部件，再装上定子部装；
2.装好电机上端盖，并将电缆座组装好，再装上吊环螺钉与提把；
3.装上电缆护套，相序标识牌与接地标牌；
4.反头装好机械密封，后泵盖，机械密封座；
5.装上耐磨套与油封；
6.装上键和副叶轮、内泵盖并套上“0”形密封圈；
7.装上叶轮及叶轮压板，然后再装上泵体；
8.装上进水支架，轮毂和吸砂板；
9.装上橡胶环及搅拌叶轮，然后装上底座；
10.拆卸时可参照装配顺序，反向进行。
|
